ヤマハ シグナス X SR 台湾仕様 （SE44J) 外装交換
シグナス X SR メットインボックスの外し方
シートを開けて１０ｍｍのボルト４本を外します。
シートを引き上げメットインボックスを外します
リアウイングの10ｍｍボルト4つを外します
10ｍｍのボルト４本を外します。
シート下カウルの2つのプラスネジを外します
シート下カウルを外さないと隠れているプラスネジが見えないので外しましょう。
サイドのプラスネジ2つを外します
シート下カウルを外し、隠しプラスネジ2つを外します
サイドに付いている2つのプラスネジを外します

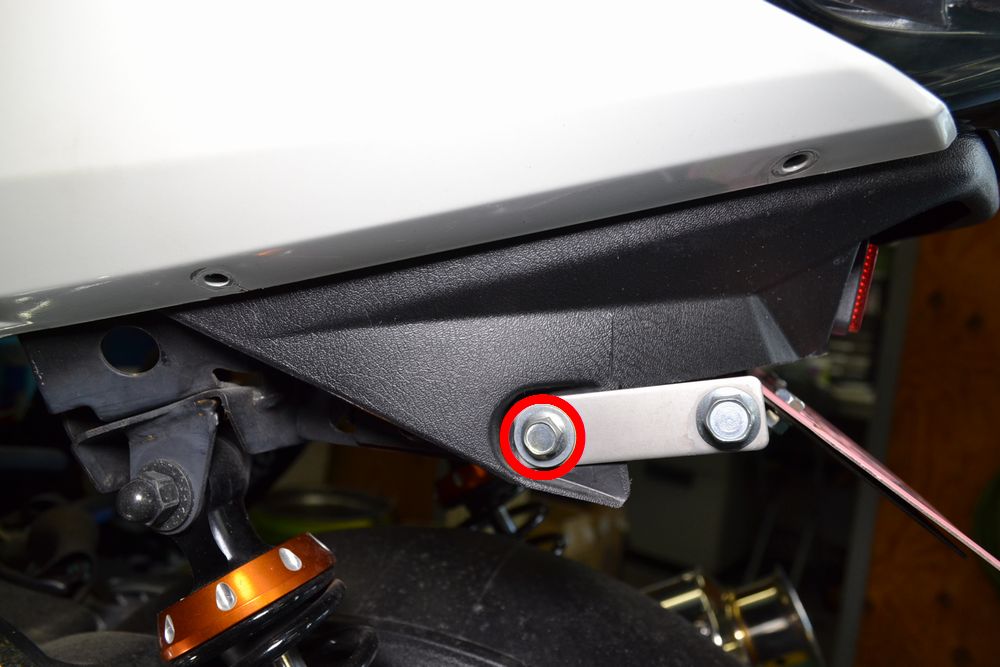

ナンバープレートの10ｍｍのボルト2本を外します
画像のナンバープレートステーは変えてありますので赤丸のボルト２本を外します。
コネクター2本を外します
コネクターを抜くときは強引に引っ張ると断線の可能性がございますので慎重に外しましょう。
サイドカバー、テールアッセンが外れました
外装を交換される方はテールアッセンを付け替えて順番に組み付けて下さい。
サイドモールの外し方
プラスのステンネジ1つを外します。
サイドモールを後方にスライドさせて外します
※ 収納ステップ車用サイドモールとステップ無しの形状が違うため合いませんので交換される方はご注意下さい！収納ステップ車の外装交換される方は以下の4つのパーツを間違わないようにご注文下さい。
- 収納ステップ車用ボードフットレスト 純正品番1CJ-F7481-02
- 収納ステップ車用インナーボックス 純正品番1CJ-F8300-00
- 収納ステップ車用サイドモール左 純正品番1CJ-F7482-00-P0
- 収納ステップ車用サイドモール右 純正品番1CJ-F7492-00-P0
台湾ヤマハ純正部品のサイドモールのカラーは現在のところ黒しかありませんのでご注意下さい。
ハンドルカバーの外し方
ミラーを外して横のプラスネジ2つを外します
6つのプラスネジを外します
６つのプラスネジを外します。ネジを落として無くさないようにご注意下さい。
ウインカーのコネクターを抜きます
コネクターを抜くときは突起部分を押して抜きます。
フロントカバーの外し方
いたずら防止の25トルクスネジを使って いますのでご注意下さい。
ヘッドライト上のカバーを外して10ｍｍボルト2本とプラスネジ2本を外します
ヘッドライト上のカバーを外して10ｍｍのボルト２本とプラスネジ２本を外します。
インナーボックス左右のプラスネジ4つを外します
足元の左右プラスネジ計４本を外します。
フロントカバー前下左右のプラスネジ2本を外します
忘れがちな場所なのでご注意下さい。
コネクターを抜いてフロントカバーを外します
コネクターを慎重に外しフロントカバーを交換される方はヘッドライトアッセンを外してください。
フロントフェンダーの外し方
左右のステンレスボルトを外します。
フロントフェンダー内側の10ｍｍボルトを左右2本外します
右側のボルトはブレーキキャリパーを外したほうが作業しやすいでしょう。
このシグナスは転倒して外装がキズだらけになったので当店に交換のご依頼をいただきました車両です。外装一式の価格は車外品でヤフオクやアマゾンで18000円くらいで購入できます。台湾ヤマハの純正品でも30000円弱で購入出来ますので、外装の色を変えたい方や、キズが多くなったシグナスはこの記事を参考に交換されてはいかがでしょうか。
